3方搅拌站主机

发布者:长城建机 时间:2018-04-12

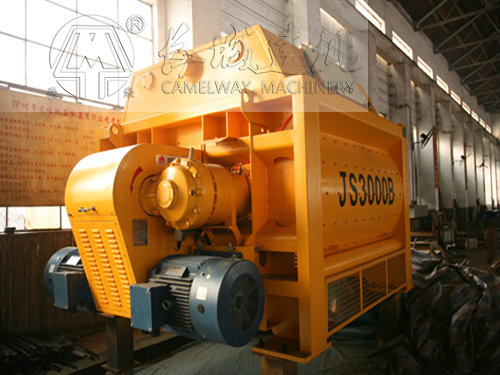

   3方搅拌站也就是我们通常说的HZS180混凝土搅拌站,3方搅拌站的标准配置是JS3000主机,主体钢结构外封闭结构,PLD4800四仓配料机(皮带上料),螺旋输送机,水泥仓,主站除尘系统,控制系统还有各种称量系统。今天我们主要给广大用户介绍一下3方搅拌站主机,也就是JS3000混凝土搅拌机。

1、JS3000混凝土搅拌机搅拌系统

   搅拌系统是由电动机、皮带轮、减速器、开式齿轮、搅拌筒搅拌装置、供油装置等组成。电动机直接与摆线针减速器相接,减速器两输出轴通过两对开式齿轮分别带动二根水平配置的搅拌轴反向等速回转。搅拌筒的圆弧部分是焊接成的,搅拌筒内镶有五种衬板,均用沉头螺钉与筒体联接紧固。搅拌筒上的四个观察盖在掀开90°后能相向推出。

2、JS3000混凝土搅拌机上料系统

   上料系统由卷扬机构、上料龙架、料斗、进料嘴等组成。

3、JS3000搅拌机供水系统

   供水系统由水泵、节流阀、清洗装置、喷淋装置组成。JS3000搅拌机通过气缸带动节流阀可调节水的流量,面供水总量由电子称调节。

4、JS3000搅拌机卸料系统

   卸料系统由卸料六、气泵、换向阀、分气阀、气缸、电气等机构组成。

   JS3000搅拌机的卸料门安装在搅拌机底部,通过气缸,实现气动卸料。以及卸料门的开闭位置,通过调整密封条的位置可保证卸料门密封。JS3000卸料手动操作杆是为临时停电时应急卸料和气缸失灵时卸料之用,平时应将其拆下,以防伤人。

5、JS3000电气系统

   JS3000混凝土搅拌机电气控制线路设有空气开关、熔断器、热继电器,具有短路保护、过载保护的功能。所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上,并设有门锁。按钮外面设有防护罩。

   JS3000配电箱内的电器元件装在一块绝缘板上,安全可靠,操作维修方便。

   电气控制电源为380V三相四线制电源,电压允许误差为±10%,否则禁止使用。若用户自备发电电源,容量应≧100KVa。电动机的表面温升≦60℃,带电部分对外壳绝缘≧0.5MΩ。

   长城建机主要产品:商品混凝土搅拌站、工程混凝土搅拌站、JS强制式混凝土搅拌机、小型搅拌机、稳定土拌合站等。如果您需要任何有关搅拌站方面的设备,欢迎致电:156 1780 6789 或来厂参观采购,感谢您对我们的支持,祝你生活愉快!
