混凝土配料机使用皮带输送机的好处

发布者:长城建机 时间:2019-04-26

在一套完整的混凝土搅拌站中,混凝土搅拌机、混凝土配料机、上料机、水泥罐等,一般的物料输送方式会有提升斗上料和皮带式输送两种方式,下面就针对这两种上料下料方式,给大家详细讲讲混凝土配料机使用皮带输送机的好处。

配料机有效地保证砂子、石子等配合比的准确性,与皮带输送机配合使用能大大提高搅拌站的工作效率,减轻劳动强度。

配料机主要有贮料斗、称量斗、皮带输送机、支腿和电脑配料控制系统组成,吊装在称量斗上的三个接力传感器与电脑秤配套使用。

混凝土配料机的主要作用

定量、精确配送多种物料,所以只要是粒、块状物料。如:砂石、煤、粮食原料、矿渣、陶粒等都可配送,所以混凝土配料机也大量应用于:加气混凝土砖、轻质墙板等建材行业,煤矿矿井护壁施工的砂石配料,化工原料配置等。

混凝土配料机的结构

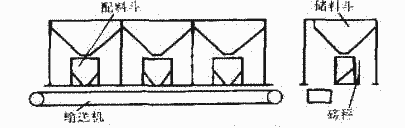

混凝土配料机由电气控制系统、气动系统、储料配料斗、磅称及皮带输送机组成,配料斗支撑于磅称上,皮带输送机位于后场作业以下,配料机总体结构如下:

混凝土配料机皮带输送机结构

一、提升料斗上料的优缺点

1.工作原理:

提升斗应用带制动卷扬机并通过滑轮组、钢丝绳而牵引,达到升降料斗的目的。在大、中型搅拌站上,往往采用采用双钢丝绳传动方式;在小型搅拌站上,大都直接采用悬挂的单绳传动或在料斗上装动滑轮导向的单绳传动方式。

2、优缺点:

优点:提升料斗上料式搅拌站占地面积小,结构简单,方便拆迁移机等。

缺点:上料速度慢,产量低。

皮带输送机提高混凝土配料机产量

二、皮带输送机上料的优缺点

1.工作原理:

皮带连接成封闭环形,用张紧装置将它们张紧,在电动机的驱动下,靠输送带与驱动滚筒之间的摩擦力,使输送带连续运转,从而达到将骨料由装载端运到卸载端的目的。

2.优缺点:

优点:皮带输送机上料方式输送距离大、效率高、故障率低;张紧装置是使输送带具有足够的张力,保证输送带和传动滚筒间产生摩擦力使输送带不打滑,同时可以调整输送带长度变化所带来的影响;机罩主要起防尘、防雨作用。

缺点:占地面积大,用电量高,混凝土搅拌设备投资大

混凝土配料机皮带配料式多用于中小型施工现场,因其物料基数较小如PL800配砂500Kg,按≤±2%误差计,误差对值在0~20Kg之内,因此为进一步提高配料精度、减小误差值但又不影响配送效率,混凝土配料机可采用低速配料、快速卸料方式。混凝土配料机误差可控制在0~5Kg之内。

混凝土配料机的结构拆分如下

砂石贮料斗位于支架上方,下部为计量斗,底部为卸料输送皮带,贮料斗用于储存待配原料,贮料斗底口下方正对配料输送皮带。 其原理:配料开始,皮带机启动带出贮料斗中原料至设定值时皮带停止,然后在控制仪表控制下,依次配置下几种物料,至所有物料配置完毕,仪表控制启动卸料皮带将物料送入下一环节。

称量完毕的砂石骨料由配料机运送到搅拌机就需要用到斜皮带输送机,其构造如下图所示:

混凝土配料机结构图

斜皮带输送机的牵引构件和承载构件是一条无端的胶带,胶带绕在机架两端的传动滚筒和改向滚筒上,由张紧装置装紧,在沿胶带长度方向用上托辊和下托辊支承,构成封闭循环路线,当驱动装置驱动传动滚筒回转时,由传动滚筒与胶带间的摩擦力带动胶带运行。

被输送物料一般由料斗加至胶带上,物料随着带子的移动被运送到卸料端,并通过卸料装置进行卸料。

以上就是荥阳长城建机厂介绍的混凝土配料机使用皮带输送机的好处、结构、工作原理、结构拆分、提升斗上料和皮带式输送的优缺点,希望能够帮助到您。

郑州长城机械设备有限公司的混凝土配料机分为两仓配料机、三仓配料机、四仓配料机,外形大方,可完成四种集料的配制。混凝土配料机的效率,直接关系到混凝土的配比和质量,更关系到整个混凝土搅拌站生产线的产量。商品混凝土搅拌站、工程混凝土搅拌站都离不开配料机的使用,配料机与皮带输送机搭配使用是混凝土搅拌站骨料上料的常用形式,效率高,输送平稳,能连续供料。郑州长城建机生产混凝土搅拌站设备,种类多、型号全,欢迎来电咨询选购。
