JS1500混凝土搅拌机简介

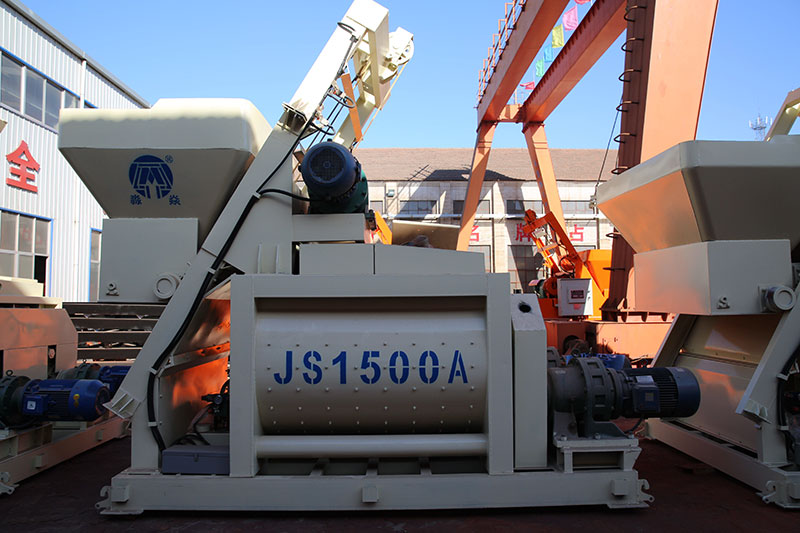

   郑州长城建机是国内混凝土搅拌机比较大的生产商，我公司研发的JS1500混凝土搅拌机是双卧轴强制式搅拌机，除单机作业外还能与PLD1600配料机组成简易混凝土搅拌站，也可以作为HZS50搅拌站的配套主机。具有自动化程度高、搅拌质量好、效率高、能耗低、噪音小、操作方便、卸料速度快、衬板及叶片使用寿命长，维修保养方便等优点。

   JS1500可分为摆线针式减速机和行星式减速机两种。支腿部分高度设计为:2.7米支腿高度和3.8米出料高度。用户可自行配备翻斗车、自卸车、搅拌车使用，同时还可根据用户特殊要求进行改制，以满足用户需要。

JS1500结构简介及工作原理

JS1500混凝土搅拌机是由上料、搅拌、卸料、供水、电气等部分组成。

1、搅拌系统

搅拌系统是由电动机、皮带轮、减速器、开式齿轮、搅拌筒搅拌装置、供油装置等组成。电动机直接与摆线针减速器相接，减速器两输出轴通过两对开式齿轮分别带动二根水平配置的搅拌轴反向等速回转。搅拌筒上的四个观察盖在掀开90°后能相向推出。

2、上料系统

   上料系统由卷扬机构、上料龙架、料斗、进料嘴等组成。制动电动机通过减速器带动卷筒转动，钢丝绳经过滑轮牵引料斗沿上料架轨道向上爬升，当爬升到一定高度时，料斗底部斗门上的一对滚轮进入上料架水轨道，斗门自动打开，物料经过进料嘴投入搅拌筒内。为保证料斗准确就位，在上料架上装有限位开关。上限位有两个限位开关，分别对料斗上升起限位和安全保护作用。下限位只有一个限位开关，当料斗下降至地坑底部时，钢丝绳稍松，强簧杠杆机构使下限位动作，卷扬机构自动停车。下限位及弹簧杠杆机构均装在上导轨顶部。上料架上部是可以折叠的。用螺栓联接，运输时将其折叠，以便降低运输高度。制动电机可保证料斗在满负荷运行时可能性地停在任意位置，制动力矩的大小由电机后座的大螺母调整。

3、供水系统

   供水系统由水泵、节流阀、清洗装置、喷淋装置组成。通过气缸带动节流阀可调节水的流量，面供水总量由电子称调节。

4、卸料系统

   卸料系统由卸料六、气泵、换向阀、分气阀、气缸、电气等机构组成。卸料门安装在搅拌机底部，通过气缸，实现气动卸料。以及卸料门的开闭位置，通过调整密封条的位置可保证卸料门密封。JS1500卸料手动操作杆是为临时停电时应急卸料和气缸失灵时卸料之用，平时应将其拆下，以防伤人。

5、电气系统

   电气控制线路设有空气开关、熔断器、热继电器，具有短路保护、过载保护的功能。所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上，并设有门锁。按钮外面设有防护罩。配电箱内的电器元件装在一块绝缘板上，安全可靠，操作维修方便。

JS1500混凝土搅拌机应用范围

   JS1500混凝土搅拌机适用于各类预制构件厂及水利、道路、桥梁等工业及民用建筑工程施工部门搅拌干硬性混凝土、流动性混凝土、轻骨料混凝土及各种砂浆。既可独立作业，又可与相应配料机组合成简易搅拌站。衬板、搅拌叶片均采用高硬度、高韧性的耐磨合金铸钢，使用寿命长。电器控制系统主件均采用进口元件，性能优良，可靠性高。

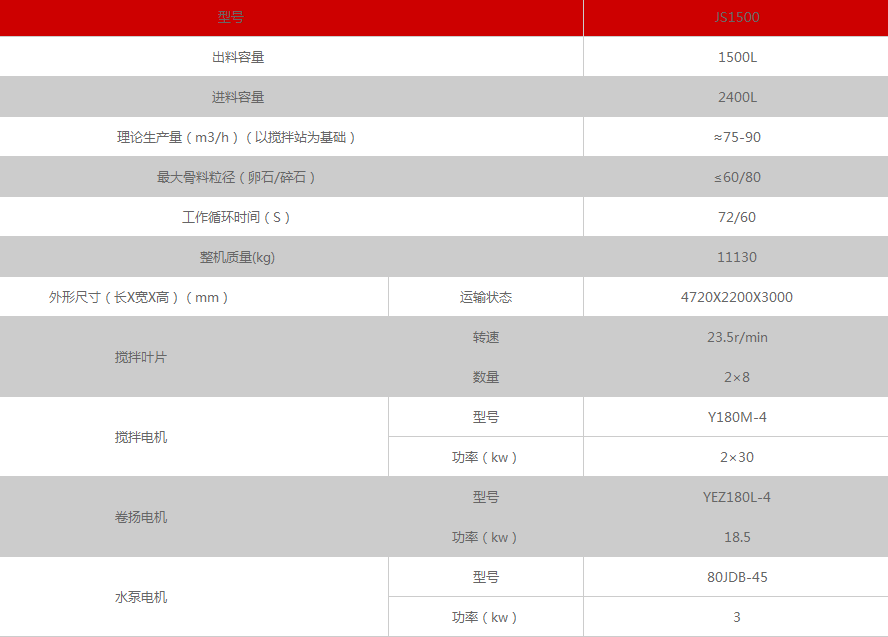

JS1500混凝土搅拌机技术参数
